Una impresora 3D es un dispositivo capaz de generar un objeto sólido tridimensional mediante la adición de material a partir de un diseño hecho por ordenador.
|
Los materiales y técnicas que actualmente pueden utilizarse para ‘imprimir’ son variados y lo cierto es que influyen bastante en el coste de la impresora. Nos encontramos impresoras capaces de trabajar mediante laser o aglomerante, con metal, fotopolímeros o resina líquida, aunque resultan prohibitivas para entornos no industriales.
Las impresoras “caseras” que encontramos son las que funcionan con materiales termoplásticos que se calientan hasta la fusión. Después se proyectan como un filamento de plástico con el que se imprimen las piezas, esto es, modelan capa a capa un volumen con una determinada geometría. Para esta proyección se utiliza una “cabeza” caliente llamada extrusor, que es movido por tres ejes en el espacio.
Parte de las piezas de una impresora 3D pueden ser generadas por otra impresora 3D. Es la familia conocida como RepRap, Replicating Rapid Prototyper, esto es, prototipador replicante rápido. Las RepRap son una iniciativa Open Hardware para la creación de máquinas manufacturadas libres y que se pueden construir en casa. Cuenta con una comunidad muy activa en España, que podemos seguir desde el proyecto clone wars:
|
Al ser Open Hardware, los usuarios son libres de alterar los diseños de las reprap, incorporando modificaciones a conveniencia. Entre los numerosos diseños de la comunidad incorporados en repositorios libres, son frecuentes las modificaciones a los propios modelos de impresoras.

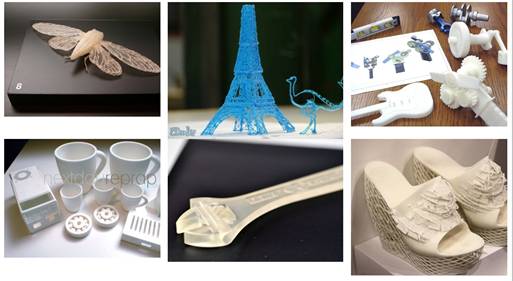

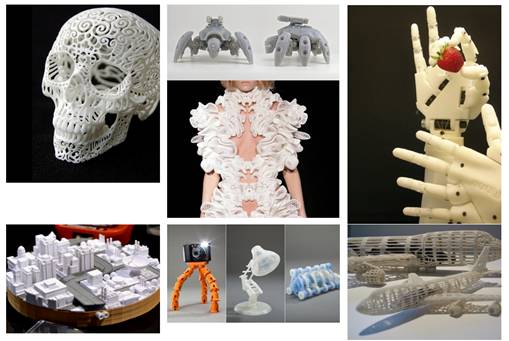

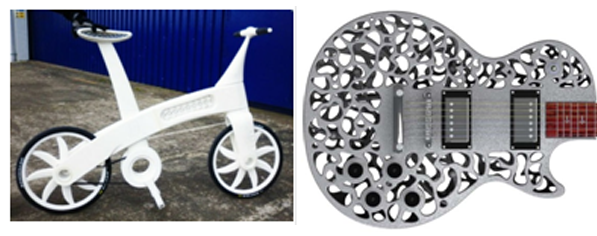

A la hora de buscar una utilidad a una impresora 3D, tenemos la suerte de encontrarnos en un campo incipiente donde podemos echarle imaginación. Desde piezas de instrumental médico, implantes, arquitectura, aplicaciones aeroespaciales, educación, simulación y prototipado, modelismo, educación, mecánica, robótica, moda, joyería, ocio y por supuesto uso doméstico y semi profesional que abre opciones ilimitadas.
|
|
|
Algunos Tipos de Impresora RepRap
|
|

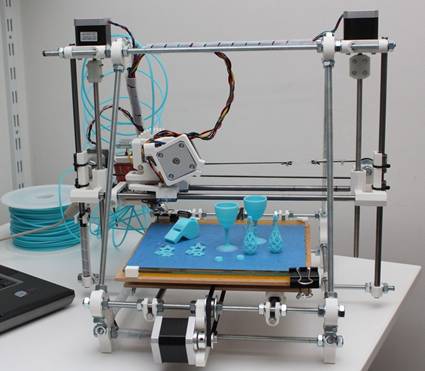

Prusa MendelSon modificaciones sobre la impresora Mendel original llevadas a cabo por Joseph Prusa, cuyo objetivo era la generación de una impresora estable, barata y muy fácil de construir. Existen dos iteraciones (la Prusa Mendel original y la Prusa Mendel Iteración II) y acaba de desarrollarse una tercera (la Prusa Mendel Iteración III). Las dos primeras iteraciones tienen forma triangular. La tercera es un diseño más recto y sencillo que los anteriores. |
|
|
PrintrBotPrintrBot es una impresora que también sigue la filosofía RepRap, y diseñada por Brook Drumm y financiada con un proyecto en Kickstarter. Es una impresora cuadrada que es completamente escalable. Esto significa que si compras barras más grandes puedes hacer una impresora capaz de imprimir piezas más grandes. |
|
|
Rostock (Delta Printer)Es una impresora también de 3 ejes (más extrusor) creada por Johann, pero con la propiedad de que los 3 ejes son verticales y están separados 120 grados cada uno, dando un sistema de coordenadas distinto, pero un resultado muy interesante. Es una impresora muy alta (pero su espacio de impresión no llega a ser tan alto), y requiere tener el mecanismo del extrusor separado del HotEnd para evitar problemas con la inercia del soporte (el motor pesa algo menos de medio kilo, y desestabilizaría la impresión). |
|
|
Modelos no RepRap (Generación 0)Son modelos construidos con una carcasa de madera contrachapada cortada con láser y que los venden las empresas MakerBot, MakeGrear. Son modelos con piezas no imprimibles y por tanto no son replicables ni pertenecen a las RepRap, pero nos permiten empezar a construir las mismas ya que nos imprimen las piezas de estas. |
Materiales de Impresión más Comunes
ABS (Acrilonitrilo Butadieno eStireno)
Es un tipo de plástico que funde a 215ºC más o menos. Es flexible (hasta cierto punto) y puede venir en diferentes colores. Se fabrica a partir del del petróleo y es seguro para la manipulación de alimentos (con ellos se hacen las piezas de LEGO). Se disuelve en acetona lo que permite composición y un acabado “pulido” posterior.
|
PLA (PolyLactic Acid, Ácido Poliláctico)
Es otro tipo de plástico usado en las RepRap que funde a 185ºC. Es menos flexible, pero desprende menos olores. Además, su origen no es el petróleo y es biodegradable.
Hardware de la Impresora
|
|
Piezas Replicadas

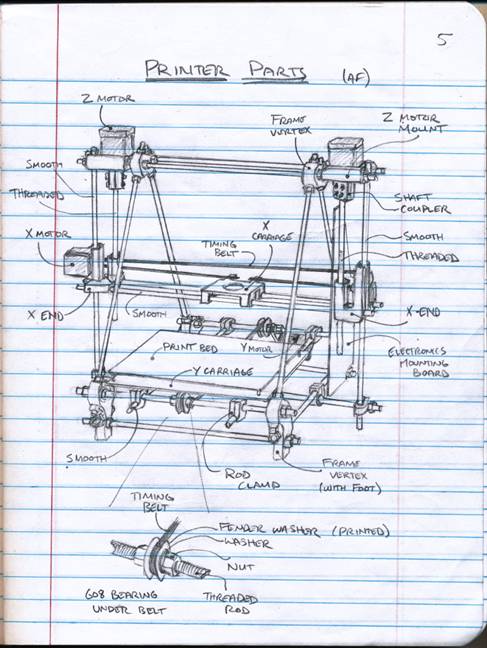

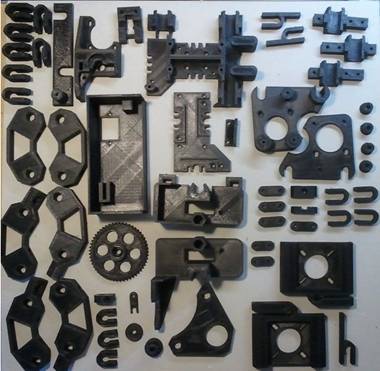

Se refiere a cualquier pieza necesaria que pueda fabricarse mediante una impresora RepRap.
|
Las piezas no imprimibles son llamadas “vitaminas”. Esto es los motores, varillas de metal… El objetivo de RepRap es reducir al máximo las vitaminas (aunque a veces conviene añadir alguna, como los rodamientos lineales en la Prusa).
Motor Paso a Paso (Bipolar)
Es un tipo de motor eléctrico en cuyo interior existen dos bobinas eléctricas que conectadas alternativamente producen el giro de un rotor (el movimiento del eje). Tienen la propiedad de que al activar una bobina el rotor sólo gira un ángulo muy pequeño llamado paso o step. Al activar la otra bobina (desactivando la anterior) se mueve otro paso, y así avanzan. Permiten controlar la posición ya que puedes controlar el número de pasos que quieres que avancen los motores. Estos motores son usados en aparatos que requieren control de la posición, como las impresoras de inyección de tinta, o nuestras RepRap.
Adicionalmente conectando las bobinas a la vez se consigue que el rotor se quede en una posición intermedia. Si variamos la intensidad de una bobina frente a la otra podemos conseguir más posiciones intermedias. A esto se le llama microsteping.
|
|
Heatbed (Cama o base caliente)
Significa placa (cama) caliente. En ella reposan las piezas al ser impresas. Tiene que estar caliente (100ºC para el plástico ABS, 60ºC para el plástico PLA) para evitar que la pieza tenga un gradiente de temperaturas muy elevado durante la impresión (parte de abajo fría parte de arriba caliente) que generaría deformaciones en la pieza. Es posible que no se necesite para imprimir PLA (porque es térmicamente estable, esto es, no varía mucho su dimensión con la temperatura), pero ayuda en cualquier caso.
|
El heatbed posee un sensor llamado termistor que indica al software de control acerca de la temperatura alcanzada por la cama.
EndStop (Final de carrera)
En español se llaman interruptor final de carrera. Hay dos tipos principales, los mecánicos que son un interruptor con una palanquita, y los ópticos que tienes que meter una banderilla (una tirita de metal) en una ranura para indicar que hay pieza. Existe un tercer tipo que es magnético. Se usan para indicar que una pieza ha llegado al final de su recorrido (y por tanto no debería avanzar más).
En la RepRap se ponen por lo general 3 finales de carrera (aunque se pueden poner 6) para marcar el origen de los ejes X, Y y Z.
|
Varillas lisas y Roscadas

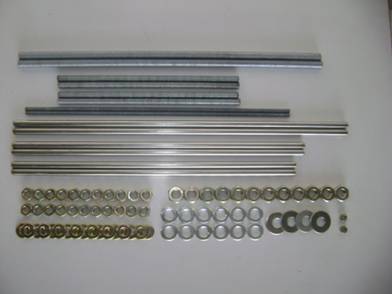

Se utilizan en la mayoría de impresoras RepRap como sistema de guiado lineal en los ejes (de los llamados carros) en combinación con rodamientos lineales. Pueden ser de acero inoxidable o de aluminio, pero es importante que el diámetro sea el adecuado (por lo general de 8mm) y sea constante, y que la varilla esté bien recta.
Las varillas roscadas y los "husillos" se usan el desplazamiento del eje Z (vertical). Son varillas de acero inoxidable con una rosca métrica mecanizada en su cara exterior giradas mediante los motores del eje Z.
|
Rodamientos Radiales de Bolas (o bearings), Rodamientos Lineales y Poleas.
Son aparatos que permiten el acoplamiento de un eje movil (que gira) con una pieza fija (un soporte) tal que se minimice el rozamiento producido. Son rodamientos lineales y radiales, evitan la fricción sobre las barras y cintas de poleas.
|
|
Las poleas transmiten el movimiento de rotación a las correas, manifestándose en forma de traslación de los brazos en los ejes.
Extrusor

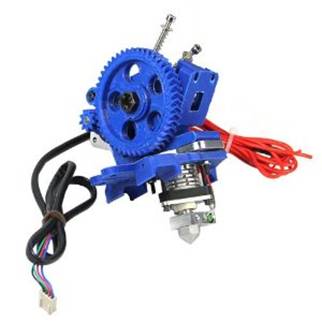

Mecanismo que se encarga de expulsar el filamento de plástico con el que se imprimen las piezas. El extrusor de una RepRap se compone de un motor que mueve el llamado “cuarto eje”. Mediante unos engranajes, fuerza al filamento de 3mm (o 1.75mm) a entrar a un fusor.
|
La pieza hacia abajo, en la punta del extrusor, es el hotend (fusor) que derrite el plástico y, por la propia presión que ejerce, es forzado a fluir por una abertura (nozzle, o aguja) que permite que salga esa "extrusión". El extrusor, al igual que la cama caliente, posee un termistor para indicar al software de control la temperatura alcanzada.
Fuente de Alimentación

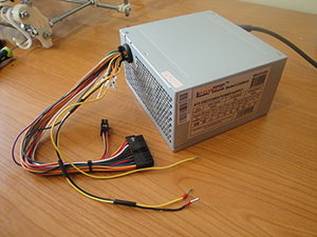

Como las que se usan en un PC. Alimentación de 12v y al menos 15A.
|
Piezas Electrónicas de la Impresora
Arduino Mega
Arduino es una plataforma de hardware libre, basada en una placa con un microcontrolador y un entorno de desarrollo, diseñada para facilitar el uso de la electrónica en proyectos multidisciplinares.
|
Ramps

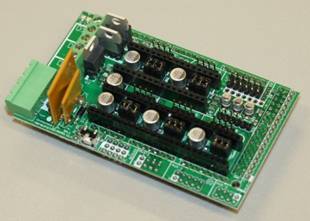

Literalmente RepRap Arduino Mega Pololu Shield. Es un shield de la Arduino Mega que permite poner hasta 5 controladores Pololu de los motores paso a paso. Adicionalmente tiene la ventaja de que, como la Arduino Mega tiene muchos pines, se le pueden hacer muchas expansiones (como por ejemplo, una pantalla LCD, un lector de tarjetas SD, un panel de control con botones…).
Se ha de comprender que la RAMPS ha de ir montada sobre una Arduino Mega, y requiere de esta placa para funcionar (por tanto esta alternativa se compone de 2 placas, el shield RAMPS y la Arduino Mega).
|
Controlador de Motores Pololu
Es un controlador (también llamado driver) en forma de chip pequeñito que controla el funcionamiento de los motores paso a paso. Utiliza un chip Allegro A4988, que permite controlar el paso de los motores (paso a paso) y también permite un microstepping de 1/2, 1/4, 1/8 o 1/16.
|
Sanguinololu

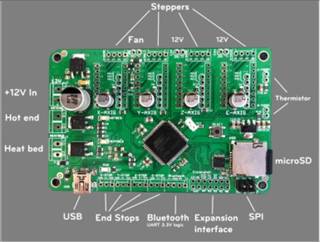

Es una electrónica basada en la Sanguino (un clon de Arduino) que proporciona una alternativa compuesta de una sola placa a diferencia de la RAMPS. En esta placa se incluyen los controladores de los motores sólo pudiéndose conectar 4. El precio de la Sanguinololu es más barato que el precio conjunto de una RAMPS con su correspondiente Arduino Mega.
|
|
Sav Mki
Esta placa se ha diseñado y desarrollado usando las contribuciones y comentarios del Grupo Clone Wars de RepRap España. Se han intentado eliminar los defectos de placas similares intentando mantener un precio asequible pero con muchas características. La mejor placa diseñada en España (hasta la fecha) y todo de la mano de la comunidad Clone Wars
|
Software y Proceso de Impresión
1 – Modelado 3D

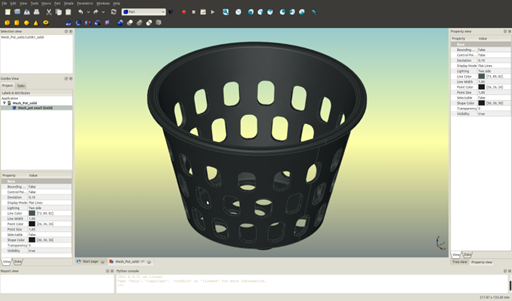

Lo primero es diseñar un volumen con una herramienta de modelado 3d mediante un PC. Servirá cualquier software de modelado 3D que permita generar archivos .STL
Software libre:
Software Privativo:
- Sketchup (Gratuito)
- Catia
- Solid Works
- Tinkercad
Durante el diseño hay que tener en cuenta que no todas las figuras son “imprimibles” tal cual, y puede ser necesario partirlas en diversas piezas.
|
2 – Sliceing o Laminado
Por el momento es un paso previo a la impresión que todas las impresoras 3D siguen, que consiste en laminar la pieza las cuales, apiladas, formarán la pieza impresa final.
Para hacer el laminado hay dos programas: Skeinforge y Slic3r. Cortan el .STL rodajas (laminación) y para cada rodaja se calculan las trayectorias que deben seguir la aguja para depositar el plástico. Por último estas trayectorias se exportan a ficheros con los G-codes. Son comandos guardados en ficheros ASCII (que podemos abrir con cualquier editor de texto), con las trayectorias de los ejes para una máquina de control numérico.
|
3 – Carga del modelo en el firmware del Controlador
Cuando tenemos troceado el modelo, utilizamos un programa específico de impresión.

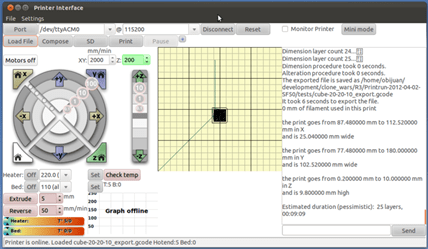

El pronterface es una aplicación opensource de PC que permite el calibrado de la impresora, envío de ordenes gcode, utilizar programas para el laminado (como el skeinforge) y comunicar los gcodes al firmware del arduino.
(En el arduino hay que haber instalado un programa controlador, por ejemplo, Sprinter o Marlin, que son firmwares opensource).
|
4 – Impresión

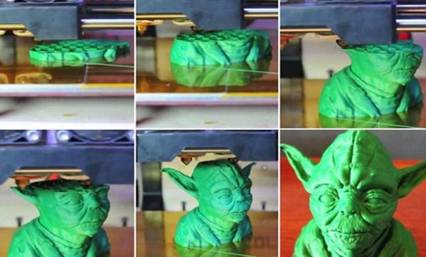

Si la impresora está bien calibrada empezará la impresión. Aquí debemos ser pacientes. Las primeras capas se realizan muy despacio para permitir la adherencia del objeto a la base, después irá más rápido.
La calidad del resultado dependerá de numerosos factores. Si todo va bien, entre los más visibles -en una impresora bien calibrada- están la velocidad de impresión (más lento, mas calidad) y la abertura del hotend (menor abertura, mayor “resolución”).
|
5 – Postprocesado
Dependiendo del material utilizado podemos componer, pegar o pulir los resultados.

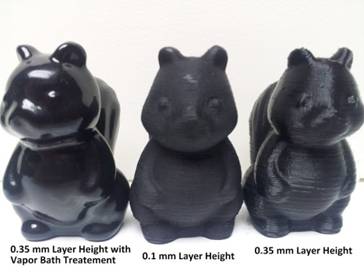

Además de los tratamientos “físicos” como lijar o pegar, existen diversas técnicas, como el baño en vapor de acetona para el ABS que ofrece un aspecto final pulido.
|
