Guía de compra de Arduino: Versiones de placas Arduino (Parte 2 de 2)

Como segunda parte de este post:

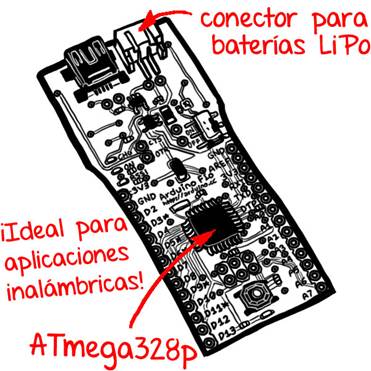

ARDUINO FIO

· Fio viene de Funnel I/O) es una placa desarrollada especialmente diseñada para aplicaciones inalámbricas.

· Para programarla es necesario un cable FTDI o una FTDI Basic breakout. También se puede reprogramar de forma inalámbrica mediante un adaptador de USB a Xbee.

· Dispone de conectores para una batería de polímero de litio e incluye un circuito de carga vía USB y de un zócalo XBee en la parte inferior de la placa, pero no trae las barras de terminales incorporados, por lo que son necesarios ciertos conocimientos de soldadura. Aunque, en caso necesario, las conexiones también se pueden hacer directamente sobre la placa.

· Actualizada con un chip ATmega328p

· Funciona a 3,3V y 8Mhz.

· La alimentación recomendada es de 3,3V a 12V.

· 14 pines de E/S (6 de ellos proporcionan PWM).

· 8 pines de entrada analógica.

· Memoria Flash de 32Kb.

· Incluye un circuito de carga a través del puerto miniUSB (solo de carga).

· Dispone de un conector para baterías LiPo.

· No dispone de terminales de conexión. Habría que soldar.

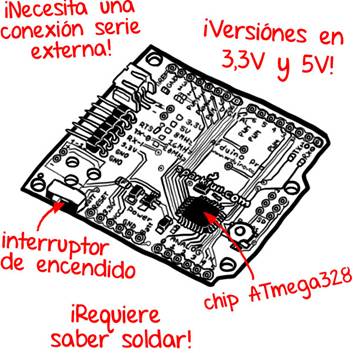

ARDUINO PRO

· Acercamiento a Arduino realizado por Sparkfun.

· La placa Arduino Pro está disponible en versiones de 3,3V @ 8 MHz y 5V @ 16 MHz.

· Cuando se diseñó esta placa el objetivo era el de minimizar su coste. La placa Arduino Pro es como laArduino Uno (mismo esquema de pines) pero para mantener el precio lo más bajo posible solo se usaron componentes SMD, está fabricada en dos capas, etc. Otro de los objetivos era que la placa Arduino Pro tuviese un perfil bajo. Por este motivo, dispone de espacio marcado para la toma de corriente DC pero esta no está integrada. Se recomienda utilizar la placa con una batería LiPo para mejorar la portabilidad.

· Las placas Arduino Pro también vienen equipadas con un conector de 6 pines para la conexión a un cable FTDI o un tablero de desglose "FTDI Breakout Board" que permita la comunicación/alimentación con el ordenador vía USB.

· A parte de un conector para baterías LiPo, el conector de 6 pines para la comunicación/alimentación y el interruptor de encendido/apagado, esta placa no dispone de ningún otro conector. Por este motivo, los usuarios que adquieran esta placa han de ser capaces de lidiar con esta falta de conectores (es necesario saber soldar), además de conocer las limitaciones de tensión del sistema y como hacer uso de una placa USB externa.

· La Arduino Pro esta destinada a instalaciones semi-permanentes en exposiciones, exhibiciones, ferias,… o para proyectos que requieran de cierto grado de portabilidad.

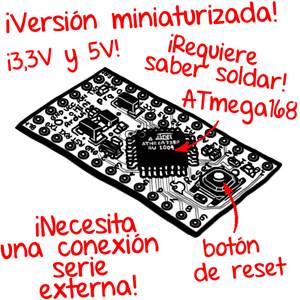

ARDUINO PRO MINI

· Acercamiento a Arduino Mini realizado por Sparkfun.

· No incorpora ningún tipo de conector por lo que puedes soldar cualquier conector o cable con la orientación que necesitas en cada caso. Al no incorporar ningún conector.

· Desarrollada pensando en proyectos semi-permanentes en los que el tamaño sea muy reducido o se requiera un alto grado de portabilidad. También sería la elección adecuada si queremos introducir nuestro proyecto en el interior de algún objeto.

· Incorpora un chip ATmega168.

· Requiere de una conexión serie externa para poder programarla.

· Disponible en versiones de 3,3V @ 8 MHz y 5V @ 16 MHz.

· Funciona a 3,3V y 5V, respectivamente.

· 14 pines de E/S (6 de ellos proporcionan PWM).

· 6 pines de entrada analógica.

· Memoria Flash de 16Kb.

· Dispone de un botón de reset.

· No dispone de terminales de conexión. Habría que soldar.

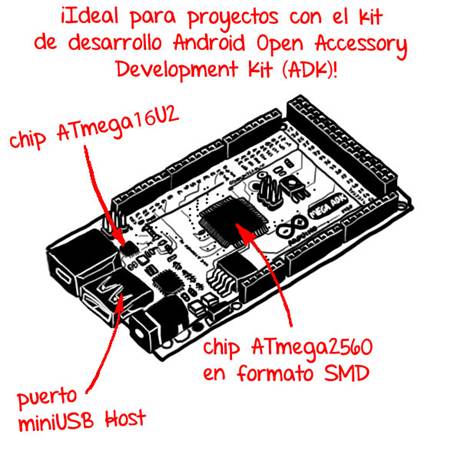

ARDUINO MEGA ADK

· La Arduino Mega ADK es una de las placas más recientes desarrolladas por Arduino.

· Basada en laArduino Mega 2560 pero modificada para permitir su uso con el kit de desarrollo Android Open Accessory Development Kit (ADK) de Google. Para hacer esto posible, dispone de un puerto USB Host como interfaz de conexión con dispositivos Android basados en el chip MAX3421e.

· Ideal para aquellas personas que quieran integrar accesorios de hardware con un dispositivo Android haciendo uso de la plataforma de Arduino.

· Actualizada con un chip ATmega2560.

· Utiliza un chip ATmega8U2 para la conversión USB a Serie.

· Funciona a 5V y 16MHz.

· La alimentación recomendada es de 9V.

· 54 pines de E/S (14 de ellos proporcionan PWM).

· 16 pines de entrada analógica.

· Memoria Flash de 256Kb.

· Dispone de un puerto miniUSB Host como interfaz de conexión con dispositivos Android.

· Dispone de un puerto USB para la transmisión de datos.

· Dispone de un conector “barrel jack” (cilíndrico) para la alimentación.

· Dispone de botón de reset.

· Todos los pines están desglosados en terminales hembra para facilitar las conexiones.

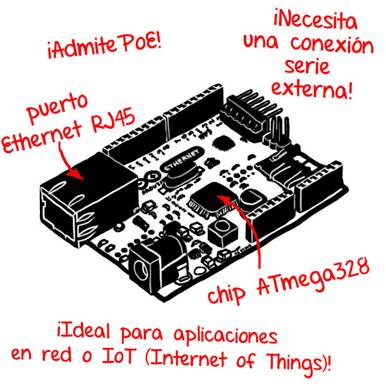

ARDUINO ETHERNET

· Placa basada en el microcontrolador ATmega328 (igual que el modelo Arduino Uno).

· Se trata de la combinación en una sola placa de un Arduino Uno y una Ethernet Shield, para usar en todos aquellos proyectos que necesiten de menor espacio físico.

· No dispone de ni un conector USB ni del chip ATmega8U2, por lo que es necesario un tablero de desglose FTDI Basic o un cable FTDI para programarla.

· Ideal para aplicaciones en red o IoT (Internet of Things): dispone de un zócalo para tarjetas de memoria microSD que puede ser utilizado para leer y escribir datos (muy interesante en el caso de pequeños proyectos de servidores web).

· Incorpora un chip ATmega328.

· Requiere de una conexión serie externa para poder programarla.

· Funciona a 5V y 8Mhz.

· La alimentación recomendada es de 6V a 18V (de 36V a 57 con PoE).

· 14 pines de E/S (4 de ellos proporcionan PWM).

· 6 pines de entrada analógica.

· Memoria Flash de 32Kb.

· Dispone de un puerto Ethernet RJ45.

· Lleva un controlador de Ethernet W5100 TCP/IP integrado

· Jack magnético preparado para PoE (Power Over Ethernet).

· Zócalo para tarjetas microSD con conversores activos de voltaje.

· Dispone de un conector “barrel jack” (cilíndrico) para la alimentación.

· Dispone de botón de reset.

· Todos los pines están desglosados en terminales hembra para facilitar las conexiones.
