ObjectAid UML Explorer es una Herramienta de visualización UML para Eclipse. Es un proyecto activo desde el 2009 y que acaba de sacar una versión en febrero de 2012.
Ofrece diagrama de clases y de secuencia, este último tiene licencia (19 euros).
Permite mostrar el código Java (incluido librerías) como diagramas de clases UML y como diagrama de secuencia.
El diagrama de clases permite:
· Crear diagramas con un wizard
· Hacer drag&drop desde el explorador de Eclipse
· Ingeniería inversa automática de todas las relaciones
· Al actualizar el código los diagramas se actualizan
· Permite guardar el diagrama como imagen.
El diagrama de secuencia permite:

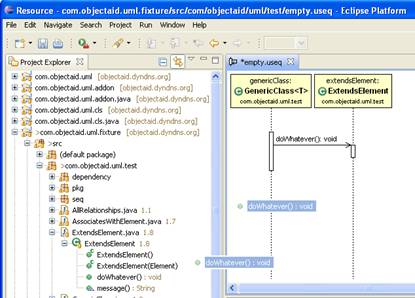

· Arrastrar clases y métodos al diagrama
· Hacer ingeniería inversa del StackTrace

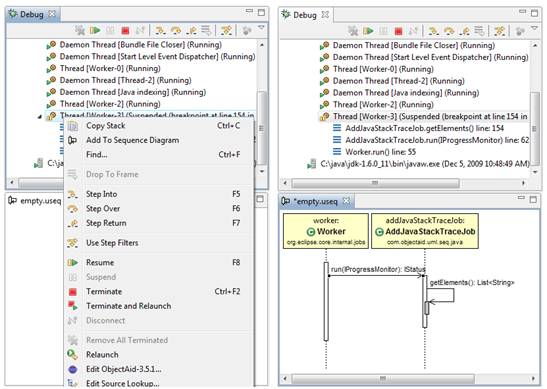

· Hacer ingeniería inversa de una depuración:
Podéis instalarlo desde el update site de Eclipse: http://www.objectaid.com/update
Pueden instalarse por separado el diagrama de clases y de secuencia:
